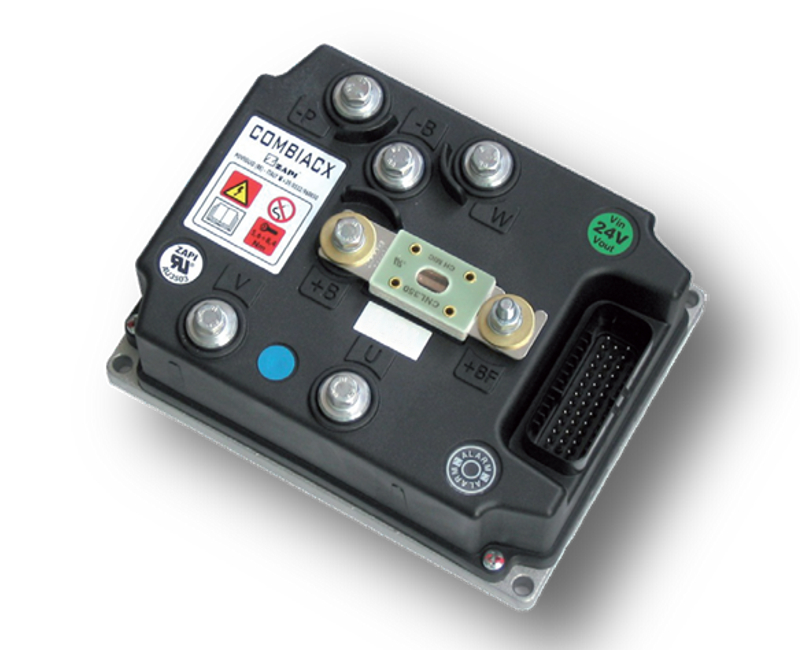

Der Combi AC-X 2µ Inverter eignet sich für die Steuerung eines Antriebsmotors (AC-Induktions-, AC-Synchron-, bürstenloser DC-Motor) im Bereich von 600 W bis 2,5 kW Dauerleistung. Der integrierte DC-Chopper (DC-Leistungsteil) ermöglicht zusätzlich die Steuerung eines DC-Motors.
Dieser ZAPI-Motorcontroller ist standardmäßig mit einem CANBUS-Interface und zwei Mikrocontrollern ausgestattet.
Der Combi AC-X 2µ ist ebenfalls als Power Version (PW) erhältlich.
| Motorentechnologie | Inverter für Asynchronmotore |
|---|---|
| Eingangsspannung | 24V, 36/48V |
| Leistungsniveau | niedrig |
| Aktiv | aktuelle Steuerungsgeneration |
| Marke | ZAPI |
| Anwendung | - |
Motortyp | AC-Induktions-, AC-Synchron-, bürstenloser DC Motor | ||
Stecker | AMPSEAL | ||
Umgebungstemperatur | -40°C .... +40°C | ||
Eingangsspannung | 24 V | 36 / 48 V | |
max. Strom | 165 A | 140 A | |
max. Strom DC Chopper | 270 A | 240 A | |
max. Strom PW | 240 A | 210 A | |
max. Strom DC-Chopper PW | 270 A | 240 A | |
Schutzart | IP54 | ||
Abmessungen | 180 x 138 x 62 mm | ||
Digitale Eingänge | 11 | ||
Analoge Eingänge | 3 | ||
Ausgänge, negativ angesteuert | 6 | ||
Ausgang für Proportionalventil mit Stromüberwachung | 1 | ||
Inkremental-Encoder-Eingang | 1 | ||
