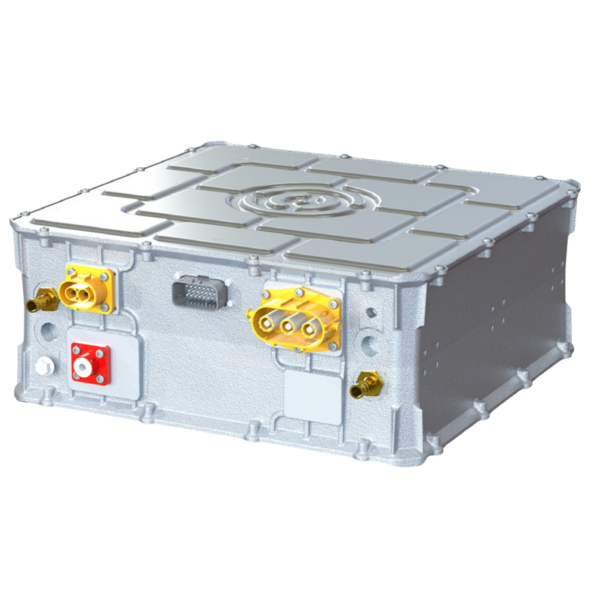

*NEU* Ladegerät ZQ22000

Ein kompaktes Kraftpaket, das 22 kW Ladeleistung, smarte DC-DC-Funktionen und robusten IP67-Schutz vereint und deine mobilen Maschinen effizient und zuverlässig antreibt!

Das ZQ22000 von Delta-Q wurde für elektrische Straßenfahrzeuge und mobile Maschinen außerhalb des Straßenverkehrs entwickelt. Diese Onboard-Lösung bietet eine optimale Ladung für jede nominale 400- oder 800-Volt-Batterie.

Das einzigartige Design kombiniert ein leistungsstarkes 22-kW-Ladegerät, einen 2-kW-DC-DC-Wandler, eine Schnittstelle für EV-Ladestationen, ein DC-Schnelllade-Power-Line-Kommunikationsmodul (PLC), alles in einem hochkompakten, flüssigkeitsgekühlten Gehäuse.

Technische Daten

Serie ZQ
Marke Delta-Q
Anwendung -

DC-Ausgang

500 V

1000 V

Nennleistung

3-Phasen: 22.000 W (3P+N+G)

1-Phase: 19.200 W (2P+G)

Ausgangsspannungsbereich

250 - 500 VDC

500 - 1000 VDC

Max. Ausgangsstrom

60 A

30 A

Kurzschluss

Abschaltung und automatischer Neustart



AUX DC-Ausgang

500 V

1000 V

DC/DC-Wandler Nennleistung Ausgang

2000 W

DC/DC-Wandler Nenn-Ausgangsspannung

9 - 15 VDC

Ausgangsstrom des DC/DC-Wandlers

140 A

Ruhestromaufnahme

1,2 W

Maximaler Eingangsstrom

8,8 A

4,4 A

Isolationswiderstand

Eingang - Ausgang - Gehäuse >50 MΩ
(25 °C, 70 % relative Luftfeuchtigkeit)



AC-Eingang

Alle Modelle / All models

AC-Eingangsspannungsbereich

3-Phasen: 360 - 525 V (400/480 V nominal)

1-Phase: 90 - 300 V (230/240 V nominal)

Nom. AC-Eingangsfrequenz

50 - 60 Hz

Max. AC-Eingangsstrom

3-Phasen: 32 A/Phase

1-Phase: 80 A

Wirkleistungsfaktor

> 0.98

Ableitstrom

<9 mA
