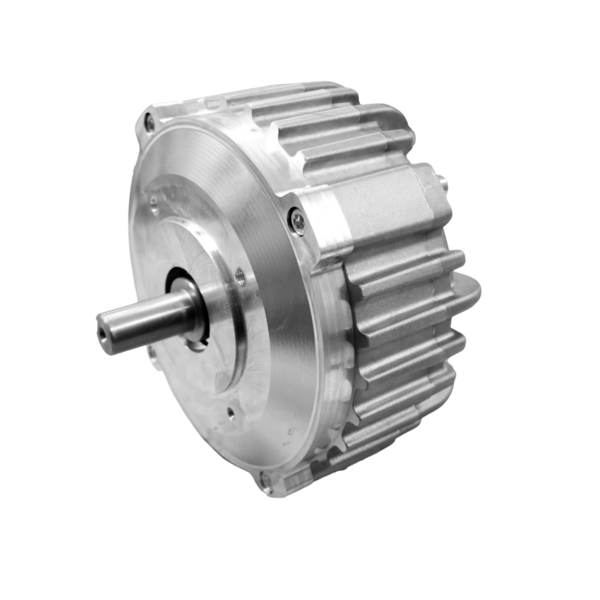

Motor XPM-Serie *NEU*

Erstklassige Qualität und Zuverlässigkeit werden durch überlegendes Design und Fertigungsverfahren gewährleistet, wobei das robuste Design für anspruchsvolle Fahrzeugumgebungen in Heavy-Duty-Anwendungen geeignet ist, Staub- und Wasserbeständigkeit bietet und eine Sin/Cos-Positionsrückmeldung sowie einen hoch effizienten PMAC-Motor im Vergleich zu DC-, PMDC- und Induktionsmotoren umfasst.

  • Erstklassige Qualität und Zuverlässigkeit durch überlegenes Design und erstklassige Fertigungsverfahren
  • Robustes Design, geeignet für die anspruchsvolle Umgebung von Fahrzeugen in heavy-duty Anwendungen
  • Geschützt gegen das Eindringen von Staub und Wasser
  • Sin/Cos-Positionsrückmeldung ist als Standardtyp der Motorpositionsrückmeldung enthalten
  • Der PMAC-Motor bietet einen hervorragenden Wirkungsgrad im Vergleich zu DC-, PMDC- und Induktionsmotoren.

Technische Daten

Typ Motor / Generator
Leistungsniveau mittel, hoch
Eingangsspannung 24V, 36/48V, 72/80V, 96/120V
Marke INMOTION
Anwendung -
Motore | Getriebeeinheiten Achsen und Getriebe, Elektromotore und Generatoren
 Min.Max.

Statorlänge

40 mm80 mm

Nenndrehmoment (S2 60 Min.)

14 Nm21 Nm

Spitzendrehmoment (S2 2 Min.)

31.3 Nm57.8 Nm

Nennleistung (S2 60 Min.)

2 kW11 kW

Spitzenleistung (S2 2 Min.)

5 kW22 kW



Motordaten

Motortyp

Bezeichnung

SI-Einheit

XPM 40A

XPM 80A

Nennmoment bei Betriebsart

S2 = 2min

Nm

31,3

62

S2 = 60min

Nm

13,8

21,2

Kb

Back EMF bei 22°C

Back EMF at 71,6°F

Vrms/1000 U/min

8,6

17

Vpk/rad/sec

0,12

0,23

Kt (loaded)

Kt (heiß, 60min Last)

Nm / A

0,13

0,26

Rm / Lm

Widerstand

9,1

13,4

Induktivität

µH

107

214

Stromaufnahme bei Betriebsart

S2 = 2min

A

250

250

S2 = 60min

A

105

125

I max

max. sicherer intermittierender Strom

A

280

280

T max

max. zul. Dauertemperatur

°C

155

155

Rth

Wärmewiderstand

°C/Watt

0,555

0,29

Anzahl Pole

Motorpole

-

10

10
