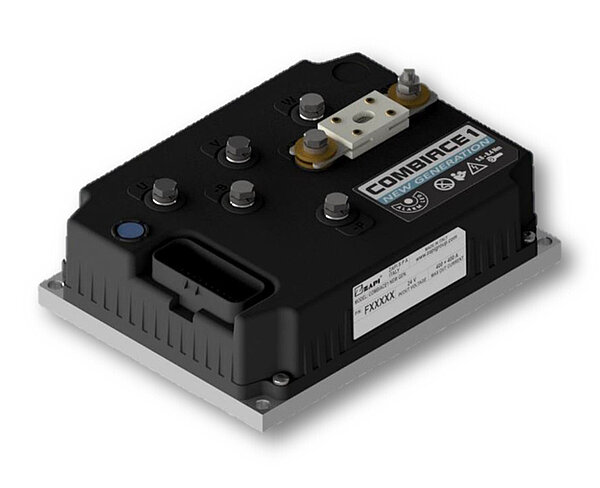

Der Combi ACE-1 NG Inverter eignet sich für die Steuerung eine Antriebsmotors (IM, SPM, IPM, SRM, SRPM) im Bereich von 4 kW bis 8 kW Dauerleistung. Der integrierte DC-Chopper (DC-Leistungsteil) ermöglicht zusätzlich die Steuerung eines DC-Motors.
Dieser ZAPI-Motorcontroller ist standardmäßig mit einem CANBUS-Interface und zwei Mikrocontrollern ausgestattet.
| Motorentechnologie | Inverter für Asynchronmotore |
|---|---|
| Eingangsspannung | 24V, 36/48V, 72/80V |
| Leistungsniveau | mittel |
| Aktiv | aktuelle Steuerungsgeneration |
| Marke | ZAPI |
| Anwendung | - |
Motortyp | IM, SPM, IPM, SRM, SRPM | ||
Stecker | 35-Pin AMPSEAL | ||
Umgebungstemperatur | -40°C .... +40°C | ||
Eingangsspannung | 24 V | 36 / 48 V | 80 V |
max. Strom | 400 A* *vorläufige Werte | 350 A | 250 A* *vorläufige Werte |
max. Strom DC-Chopper | folgt in Kürze | 300 A | folgt in Kürze |
Schutzart | IP65 | ||
Abmessungen | 200 x 150 x 58 mm | ||
Digitale Eingänge | 11 | ||
Analoge Eingänge | 4 | ||
PWM Ausgänge, spannungsgesteuert | 4 | ||
PWM Ausgänge, stromgesteuert | 2 | ||
Encoder-Eingang | 1 (2 auf Anfrage) | ||
