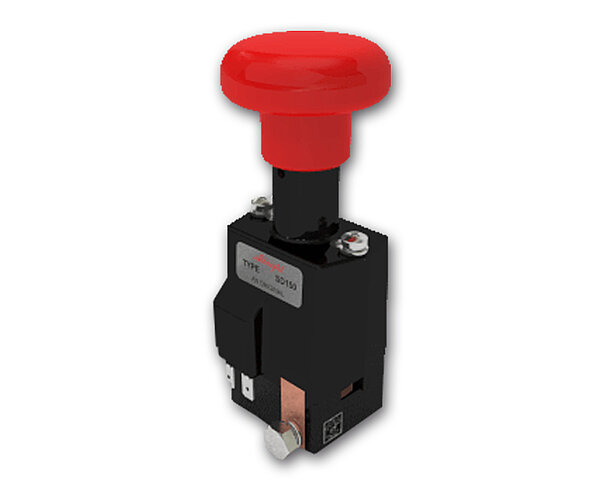

SD150 (mit Schützspule)

Der SD150 wurde entwickelt, um bei schwerwiegenden elektrischen Fehlern schnell Batterien oder andere Netzteile abzutrennen.

Der SD150 kombiniert die Doppelfunktion eines manuellen Trennschalters und eines spulenbetriebenen Leitungsschützes. Zu den Vorteilen dieser Konstruktion gehören eine kompakte Größe und geringere Installationskosten in Kombination mit einer elektrischen Kapazität, die für kleine und mittlere Elektrofahrzeuge ausreicht.

Während die Schalter hauptsächlich für die Verwendung mit batteriebetriebenen Fahrzeugen vorgesehen sind, sind sie auch für die Verwendung mit statischen Stromversorgungssystemen geeignet. Alle Typen sind in der Lage, im Notfall die Ströme der Volllastbatterien sicher zu unterbrechen.

Technische Daten

Marke ALBRIGHT
Anwendung -
Ausführung Notschalter
Nennstromstärke 101A bis 250A



mit Lastohne Last

Nennstromstärke

125A125A

bei 30% Einschaltdauer

230A230A

bei 40% Einschaltdauer

200A200A
bei 50% Einschaltdauer175A

175A

bei 60% Einschaltdauer

160A

160A

bei 70% Einschaltdauer

150A150A
max. Kontaktspannungmit Blasmagnet: 96V

ohne Blasmagnet: 48V

Mechanische Lebensdauer

 3.000.000 Schaltzyklen
