DIN-Stecker und -Dosen 320A

DIN-Stecker und DIN-Dosen, 320A komplett mit Zugentlastung inkl. Zubehör, Ersatzteile und Zusammenbauanleitung

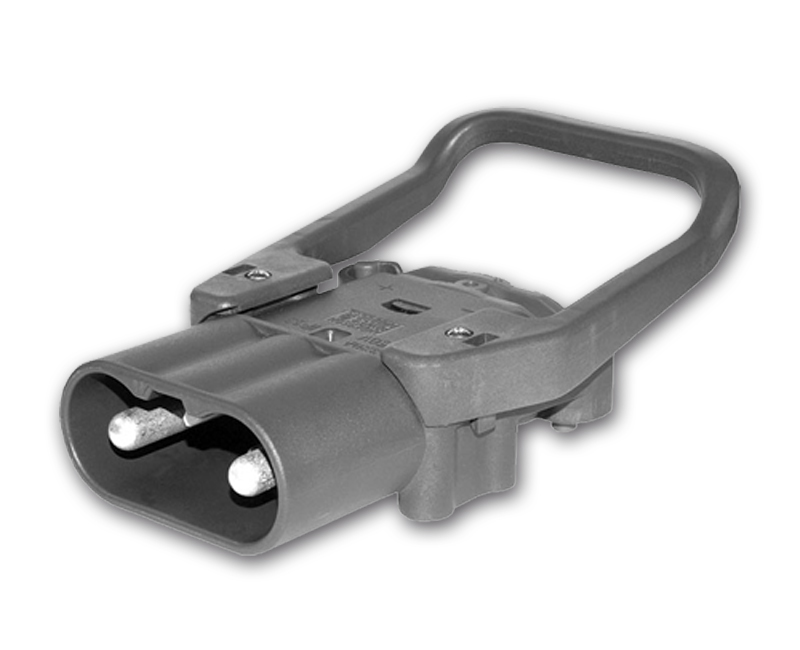

DIN-Stecker | 320A Stecker, komplett mit Zugentlastung



E320 Stecker mit grauem Kodierstift für Nassbatterien

Beschreibung           35mm 50mm 70mm 95mm
E320 Stecker E32435-0009     E32450-0009     E32470-0009   E32495-0009
... mit 2 Hilfskontakten 6.0mm2 (unten) E32435-0019 E32450-0019 E32470-0019 E32495-0019
... mit 2 Hilfskontakten 4.0mm2 (unten)

E32435-0029

 E32450-0029 E32470-0029 E32495-0029
... mit 4 Hilfskontakten 4.0 und 6.0mm2 (oben) E32435-0049 E32450-0049 E32470-0049 E32495-0049
... mit Luftadapter

E32435-0059

 E32450-0059 E32470-0059 E32495-0059
... mit Luftadapter und 2 Hilfskontakten 4.0 mm2 (oben)

E32435-0069

 E32450-0069 E32470-0069 E32495-0069
... mit Griff E32435-1009 E32450-1009 E32470-1009 E32495-1009
... mit Griff und 2 Hilfskontakten 6.0mm2 (unten) E32435-1019 E32450-1019 E32470-1019 E32495-1019
... mit Griff und 2 Hilfskontakten 4.0mm2 (oben) E32435-1029 E32450-1029 E32470-1029 E32495-1029
... mit Griff und 4 Hilfskontakten 4.0 und 6.0mm2 E32435-1049 E32450-1049 E32470-1049 E32495-1049
... mit Luftadapter und Griff E32435-1059 E32450-1059 E32470-1059 E32495-1059
... mit Luftadapter, Griff und 2 Hilfskontakten 4.0mm2 (oben) E32435-1069 E32450-1069 E32470-1069 E32495-1069


E320 Stecker mit grünem Kodierstift für Trockenbatterien

Beschreibung           35mm 50mm 70mm 95mm
E320 Stecker E32435-0209     E32450-0209     E32470-0209   E32495-0209
... mit 2 Hilfskontakten 6.0mm2 (unten) E32435-0219 E32450-0219 E32470-0219 E32495-0219
... mit 2 Hilfskontakten 4.0mm2 (unten)

E32435-0229

 E32450-0229 E32470-0229 E32495-0229
... mit 2 Hilfskontakten 4.0 und 6.0mm2 (oben) E32435-0249 E32450-0249 E32470-0249 E32495-0249
... mit Luftadapter

E32435-0259

 E32450-0259 E32470-0259 E32495-0259
... mit Luftadapter und 2 Hilfskontakten 4.0mm2 (oben)

E32435-0269

 E32450-0269 E32470-0269 E32495-0269
... mit Griff E32435-1209 E32450-1209 E32470-1209 E32495-1209
... mit Griff und 2 Hilfskontakten 6.0mm2 (unten) E32435-1219 E32450-1219 E32470-1219 E32495-1219
... mit Griff und 2 Hilfskontakten 4.0mm2 (oben) E32435-1229 E32450-1229 E32470-1229 E32495-1229
... mit Griff und 4 Hilfskontakten 4.0 und 6.0mm2 E32435-1249 E32450-1249 E32470-1249 E32495-1249
... mit Luftadapter und Griff E32435-1259 E32450-1259 E32470-1259 E32495-1259
... mit Luftadapter, Griff und 2 Hilfskontakten 4.0mm2 (oben) E32435-1269 E32450-1269 E32470-1269 E32495-1269


E320 Stecker mit gelbem Kodierstift für Universaleinsatz

Beschreibung           35mm 50mm 70mm 95mm
E320 Stecker E32435-0309     E32450-0309     E32470-0309   E32495-0309
... mit 2 Hilfskontakten 6.0mm2 (unten) E32435-0319 E32450-0319 E32470-0319 E32495-0319
... mit 2 Hilfskontakten 4.0mm2 (unten)

E32435-0329

 E32450-0329 E32470-0329 E32495-0329
... mit 2 Hilfskontakten 4.0 und 6.0mm2 (oben) E32435-0349 E32450-0349 E32470-0349 E32495-0349
... mit Luftadapter

E32435-0359

 E32450-0359 E32470-0359 E32495-0359
... mit Luftadapter und 2 Hilfskontakten 4.0mm2 (oben)

E32435-0369

 E32450-0369 E32470-0369 E32495-0369
... mit Griff E32435-1309 E32450-1309 E32470-1309 E32495-1309
... mit Griff und 2 Hilfskontakten 6.0mm2 (unten) E32435-1319 E32450-1319 E32470-1319 E32495-1319
... mit Griff und 2 Hilfskontakten 4.0mm2 (oben) E32435-1329 E32450-1329 E32470-1329 E32495-1329
... mit Griff und 4 Hilfskontakten 4.0 und 6.0mm2 E32435-1349 E32450-1349 E32470-1349 E32495-1349
... mit Luftadapter und Griff E32435-1359 E32450-1359 E32470-1359 E32495-1359
... mit Luftadapter, Griff und 2 Hilfskontakten 4.0mm2 (oben) E32435-1369 E32450-1369 E32470-1369 E32495-1369

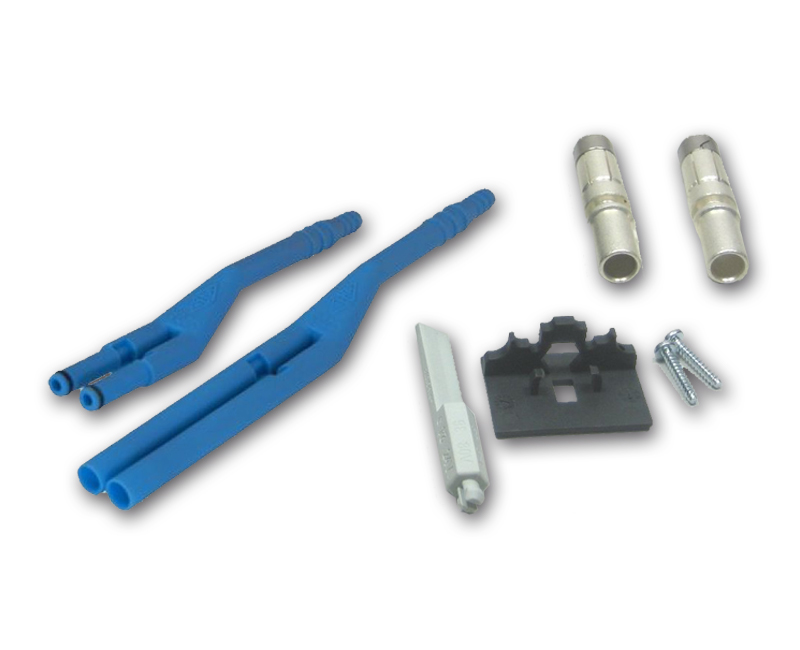

Stecker 320A Ersatzteile und Zubehör

Artikelnummer   Beschreibung
E320-1 Steckergehäuse
E320-5 Kontakthalter
320-9 Kodierstift grau für Nassbatterie
320-17 Kodierstift grün für Trockenbatterie
320-19 Kodierstift gelb für Universaleinsatz
E320-6A Kabelklemme 1a
E320-7 Kabelklemme 2
P5 Schraube für Kabelklemme (2 Stk. notw.)
320-1035 Leistungskontakte 35 mm2
320-1050 Leistungskontakte 50 mm2
320-1070 Leistungskontakte 70 mm2
320-1095 Leistungskontakte 95 mm2
320-3 Air Delivery Voltage Key, male
E320-8 Griff
E320-20 Twin Air Tube, male
E320-34 Hilfskontaktsatz 4.0 mm2 (Pins)
E320-30 Hilfskontaktsatz 6.0 mm2 (Pins)
E320-28 Sicherungsplatte (Pins)
993G3 Rennhebel

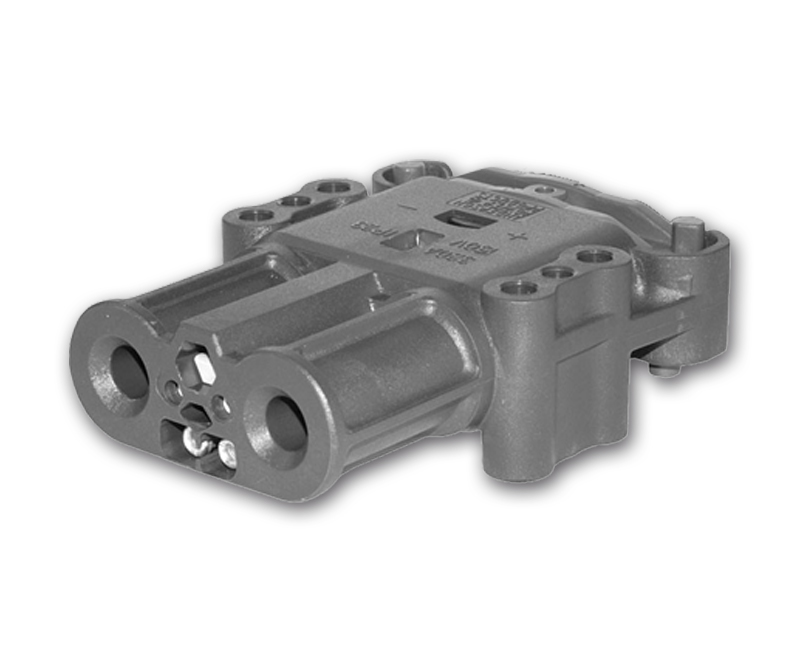

DIN-Dosen | 320A Dosen, komplett mit Zugentlastung



E320 Dose mit grauem Kodierstift für Nassbatterien

Beschreibung           35mm 50mm 70mm 95mm
E320 Dose E32535-0009     E32550-0009     E32570-0009   E32595-0009
... mit 2 Hilfskontakten 6.0mm2 (unten) E32535-0019 E32550-0019 E32570-0019 E32595-0019
... mit 2 Hilfskontakten 4.0mm2 (unten)

E32535-0029

 E32550-0029 E32570-0029 E32595-0029
... mit 2 Hilfskontakten 4.0 und 6.0mm2 (oben) E32535-0049 E32550-0049 E32570-0049 E32595-0049
... mit Luftadapter

E32535-0059

 E32550-0059 E32570-0059 E32595-0059
... mit Luftadapter und 2 Hilfskontakten 4.0mm2 (oben)

E32535-0069

 E32550-0069 E32570-0069 E32595-0069
... mit Griff E32535-1009 E32550-1009 E32570-1009 E32595-1009
... mit Griff und 2 Hilfskontakten 6.0mm2 (unten) E32535-1019 E32550-1019 E32570-1019 E32595-1019
... mit Griff und 2 Hilfskontakten 4.0mm2 (oben) E32535-1029 E32550-1029 E32570-1029 E32595-1029
... mit Griff und 4 Hilfskontakten 4.0 und 6.0mm2 E32535-1049 E32550-1049 E32570-1049 E32595-1049
... mit Luftadapter und Griff E32535-1059 E32550-1059 E32570-1059 E32595-1059
... mit Luftadapter, Griff und 2 Hilfskontakten 4.0mm2 (oben) E32535-1069 E32550-1069 E32570-1069 E32595-1069


E320 Dose mit grünem Kodierstift für Trockenbatterien

Beschreibung           35mm 50mm 70mm 95mm
E320 Dose E32535-0209     E32550-0209     E32570-0209   E32595-0209
... mit 2 Hilfskontakten 6.0mm2 (unten) E32535-0219 E32550-0219 E32570-0219 E32595-0219
... mit 2 Hilfskontakten 4.0mm2 (unten)

E32535-0229

 E32550-0229 E32570-0229 E32595-0229
... mit 2 Hilfskontakten 4.0 und 6.0mm2 (oben) E32535-0249 E32550-0249 E32570-0249 E32595-0249
... mit Luftadapter

E32535-0259

 E32550-0259 E32570-0259 E32595-0259
... mit Luftadapter und 2 Hilfskontakten 4.0mm2 (oben)

E32535-0269

 E32550-0269 E32570-0269 E32595-0269
... mit Griff E32535-1209 E32550-1209 E32570-1209 E32595-1209
... mit Griff und 2 Hilfskontakten 6.0mm2 (unten) E32535-1219 E32550-1219 E32570-1219 E32595-1219
... mit Griff und 2 Hilfskontakten 4.0mm2 (oben) E32535-1229 E32550-1229 E32570-1229 E32595-1229
... mit Griff und 4 Hilfskontakten 4.0 und 6.0mm2 E32535-1249 E32550-1249 E32570-1249 E32595-1249
... mit Luftadapter und Griff E32535-1259 E32550-1259 E32570-1259 E32595-1259
... mit Luftadapter, Griff und 2 Hilfskontakten 4.0mm2 (oben) E32535-1269 E32550-1269 E32570-1269 E32595-1269


E320 Dose mit gelbem Kodierstift für Universaleinsatz

Beschreibung           35mm 50mm 70mm 95mm
E320 Dose E32535-0309     E32550-0309     E32570-0309   E32595-0309
... mit 2 Hilfskontakten 6.0mm2 (unten) E32535-0319 E32550-0319 E32570-0319 E32595-0319
... mit 2 Hilfskontakten 4.0mm2 (unten)

E32535-0329

 E32550-0329 E32570-0329 E32595-0329
... mit 2 Hilfskontakten 4.0 und 6.0mm2 (oben) E32535-0349 E32550-0349 E32570-0349 E32595-0349
... mit Luftadapter

E32535-0359

 E32550-0359 E32570-0359 E32595-0359
... mit Luftadapter und 2 Hilfskontakten 4.0mm2 (oben)

E32535-0369

 E32550-0369 E32570-0369 E32595-0369
... mit Griff E32535-1309 E32550-1309 E32570-1309 E32595-1309
... mit Griff und 2 Hilfskontakten 6.0mm2 (unten) E32535-1319 E32550-1319 E32570-1319 E32595-1319
... mit Griff und 2 Hilfskontakten 4.0mm2 (oben) E32535-1329 E32550-1329 E32570-1329 E32595-1329
... mit Griff und 4 Hilfskontakten 4.0 und 6.0mm2 E32535-1349 E32550-1349 E32570-1349 E32595-1349
... mit Luftadapter und Griff E32535-1359 E32550-1359 E32570-1359 E32595-1359
... mit Luftadapter, Griff und 2 Hilfskontakten 4.0mm2 (oben) E32535-1369 E32550-1369 E32570-1369 E32595-1369



Dose 320A Ersatzteile und Zubehör

Artikelnummer   Beschreibung
E320-2 Dosengehäuse
E320-5 Kontakthalter
320-9 Kodierstift grau für Nassbatterie
320-17 Kodierstift grün für Trockenbatterie
320-19 Kodierstift gelb für Universaleinsatz
E320-6A Kabelklemme 1a
E320-7 Kabelklemme 2
P5 Schraube für Kabelklemme (2 Stk. notw.)
320-1135 Leistungskontakte 35 mm2
320-1150 Leistungskontakte 50 mm2
320-1170 Leistungskontakte 70 mm2
320-1195 Leistungskontakte 95 mm2
160-4 Air Delivery Voltage Key, female
E320-8 Griff
E320-21 Twin Air Tube, female
E320-35 Hilfskontaktsatz 4.0 mm2 (Sockets)
E320-31 Hilfskontaktsatz 6.0 mm2 (Sockets)
E320-27 Sicherungsplatte (Sockets)
993G4 Trennhebel
