Beschreibung:
Die “SBE”-Steckverbindungen sind eine Weiterentwicklung aus der SBX-Reihe und erfüllen die EN 1175 Teil 1-Norm. Sie sind vom TÜV-Rheinland nach Addendum C86663 EWG bauart-geprüft. Hier kann auch eine Luftkupplung für die Elektrolytumwälzung beim Ladevorgang der Batterie eingesetzt werden.
Spannungskodierung:
Mechanische Rippen an den Steckern der gleichen Farbe sorgen für perfekte Verbindung. Verschiedenfarbige Stecker können durch diese Kodierung nicht miteinander verbunden werden.
Hilfskontakte nacheilend für Batterie und Ladegerät.
Anwendungsbereich:
Weiterentwicklung der SBX-Reihe nach EN 1175 Teil1-Norm, 2-polige Stecker für 50A, 175A und 350A Nennstrom, 3-polige Stecker für 175A, auf Wunsch mit Luftkupplung,
Reduzierhülsen und Zubehör
Ergänzendes Zubehör im Einsatz der Steckverbindungen sind:
- “A-frame”-Handgriffe
- Trennhebelvorrichtungen
- Zugentlastungen
- Schutzkappen
- Luftkupplungen
- Kodiereinsätze
SBE80 mit Hilfskontakt | 80A Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² | Hinweis |
| E8210S16 | 12V |  | 6 AWG | 16 mm² | inkl. Hilfskontakte AWG12-16 |
| E8210S25 | 12V | | 4 AWG | 25 mm² | inkl. Hilfskontakte AWG12-16 |
| E8212S16 | 24V |  | 6 AWG | 16 mm² | inkl. Hilfskontakte AWG12-16 |
| E8212S25 | 24V | | 4 AWG | 25 mm² | inkl. Hilfskontakte AWG12-16 |
| E8214S16 | 18V |  | 6 AWG | 16 mm² | inkl. Hilfskontakte AWG12-16 |
| E8214S25 | 18V | | 4 AWG | 25 mm² | inkl. Hilfskontakte AWG12-16 |

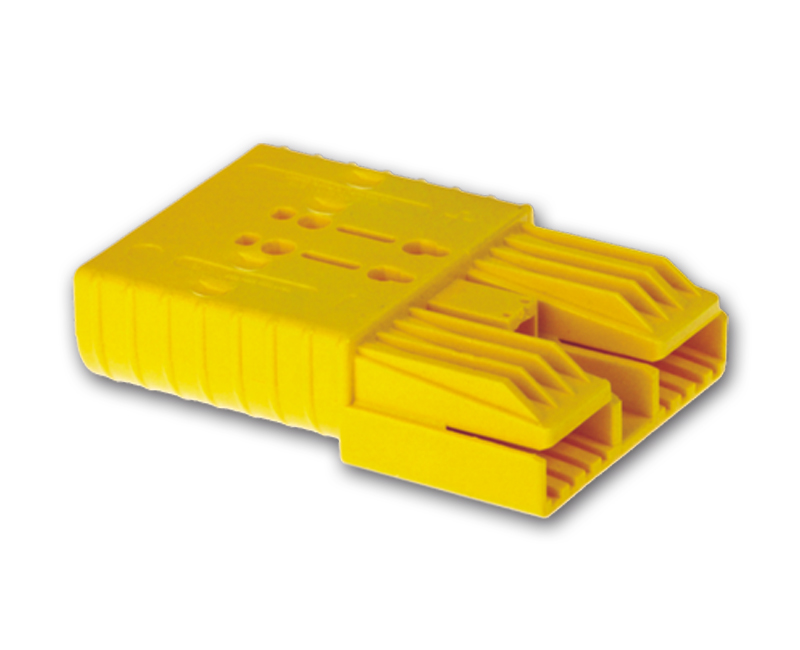

SBE80 ohne Hilfskontakt | 80A Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² |
| E7210S16 | 12V | | 6 AWG | 16 mm² |
| E7210S25 | 12V | | 4 AWG | 25 mm² |
| E7212S16 | 24V | | 6 AWG | 16 mm² |
| E7212S25 | 24V | | 4 AWG | 25 mm² |
| E7214S16 | 18V | | 6 AWG | 16 mm² |
| E7214S25 | 18V | | 4 AWG | 25 mm² |

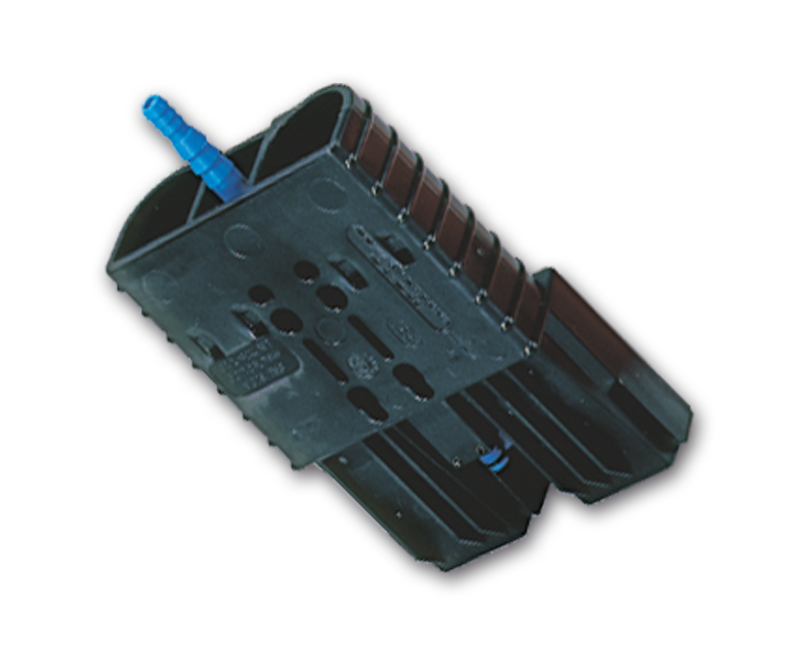

SBE160 mit Hilfskontakt (Power Pole) | 160A Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² |
| E6370 | 36V |  | --- | --- |
| E6371 | 48V |  | --- | --- |
| E6372 | 18V | | --- | --- |
| E6373 | 12V | | --- | --- |
| E6378 | 24V | | --- | --- |
| E6387 | 72V |  | --- | --- |
| E6388 | 80V |  | --- | --- |

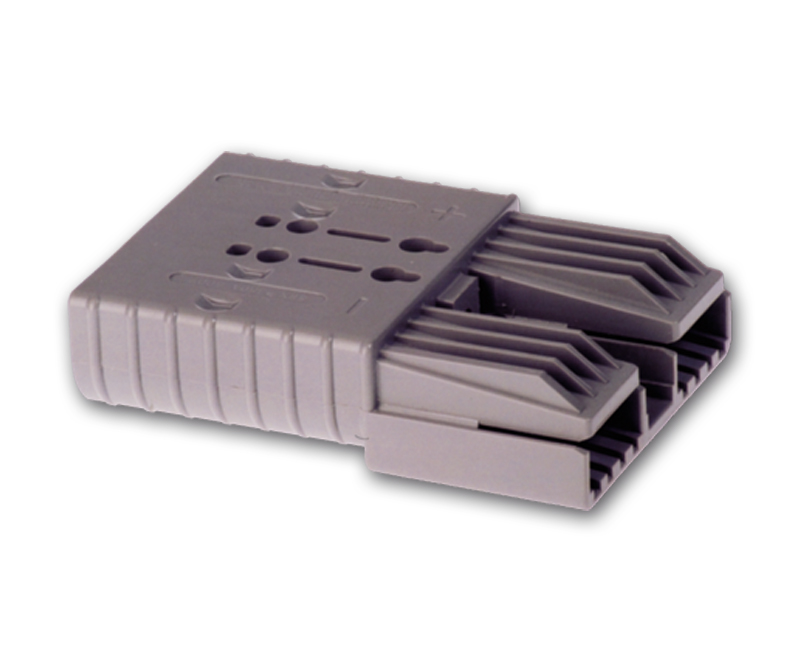

SBE160 ohne Hilfskontakt | 160A Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² |
| E6374 | 36V | | --- | --- |
| E6375 | 48V | | --- | --- |
| E6376 | 18V | | --- | --- |
| E6377 | 12V | | --- | --- |
| E6379 | 24V | | --- | --- |
| E6391 | 72V | | --- | --- |
| E6389 | 80V | | --- | --- |
SBE320 mit Hilfskontakt (Power Pole) | 320A Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² |
| E6340 | 36V | | --- | --- |
| E6341 | 48V | | --- | --- |
| E6342 | 24V | | --- | --- |
| E6343 | 72V | | --- | --- |
| E6359 | 80V | | --- | --- |
| E6360 | 12V | | --- | --- |
| E6368 | 18V | | --- | --- |
| E6332 | 96V |  | --- | --- |
| E6333 | 120V |  | --- | --- |

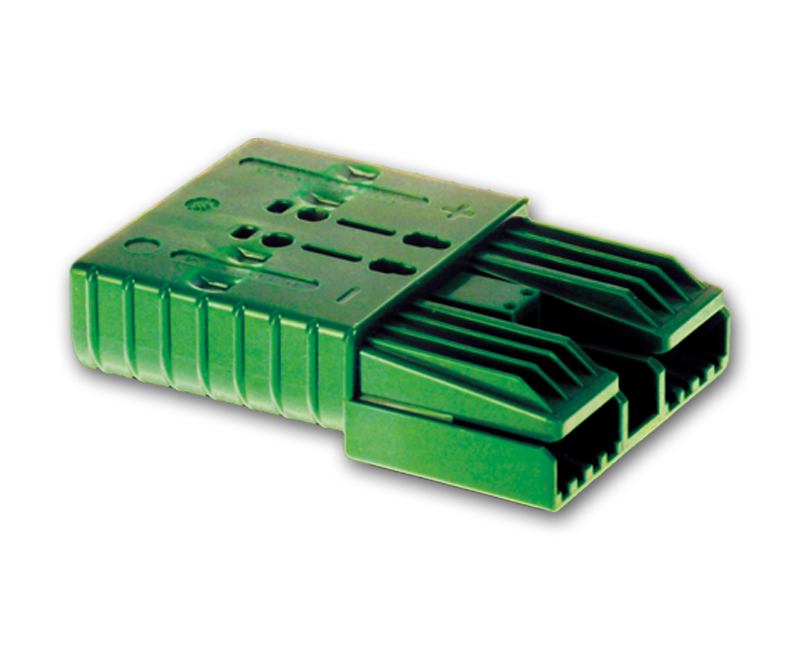

SBE320 ohne Hilfskontakt | 320A Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² |
| E6345 | 36V | | --- | --- |
| E6346 | 48V | | --- | --- |
| E6347 | 24V | | --- | --- |
| E6348 | 72V | | --- | --- |
| E6363 | 80V | | --- | --- |
| E6364 | 12V | | --- | --- |
| E6369 | 18V | | --- | --- |
| E6334 | 96V | | --- | --- |
| E6335 | 120V | | --- | --- |

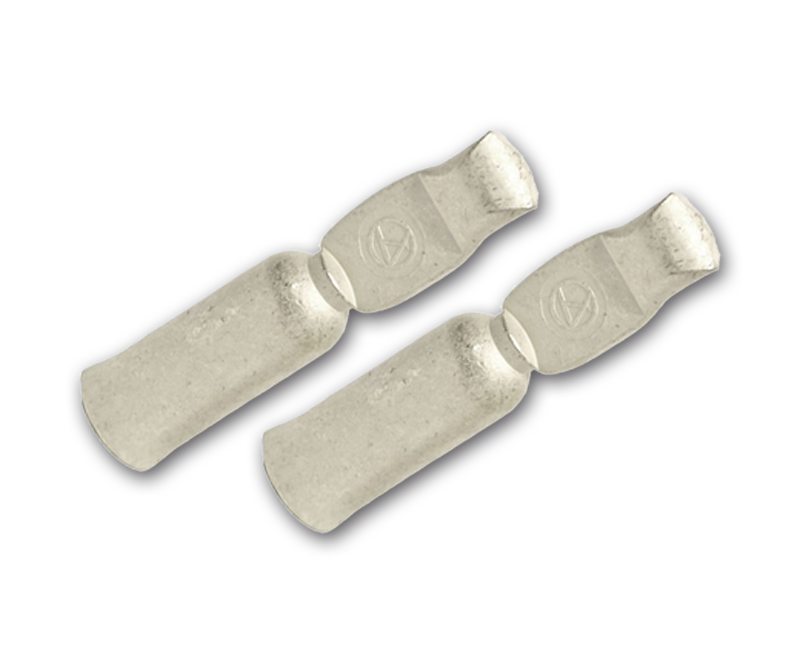

Kontaktsätze (2 Stück)
für SBE80
| Artikelnummer | max Strom | Querschnitt in AWG | Querschnitt in mm² |
| 80S16 | 80A | 6 AWG | 16 mm² |
| 80S25 | 80A | 4 AWG | 25 mm² |
für SBE160
| Artikelnummer | max Strom | Querschnitt in AWG | Querschnitt in mm² |
| 6384G1 | 160A | 1/0 AWG | 53,5 mm² |
| 6384G2 | 160A | 2 AWG | 35 mm² |
| 6384G3 | 160A | 4 AWG | 25 mm² |
| 6384G4 | 160A | 6 AWG | 16 mm² |
für SB320
| Artikelnummer | max Strom | Querschnitt in AWG | Querschnitt in mm² |
| 6354 | 320A | 2/0 AWG | 67,43 mm² |
| 6355 | 320A | 3/0 AWG | 85,01 mm² |
| 6356 | 320A | 4/0 AWG | 107,20 mm² |
| 6358 | 320A | 300 MCM | 152 mm² |
| 6338G25 | 320A | 4 AWG | 25 mm² |
Kontakt/Querschnitt-Bestimmung zusätzlich zur Artikel-Nummer
für SB160
| Artikelnummer | Volt | Querschnitt in AWG | Querschnitt in mm² |
| E6374G1 | 160A | 1/0 AWG | 53,5 mm² |
| E6374G2 | 160A | --- | 35 mm² |
| E6374G3 | 160A | --- | 25 mm² |
| E6374G4 | 160A | --- | 16 mm² |
für SB320
| Artikelnummer | Volt | Querschnitt in AWG | Querschnitt in mm² |
| E6346G1 | 320A | 2/0 AWG | 67,43 mm² |
| E6346G2 | 320A | 3/0 AWG | 85,01 mm² |
| E6346G3 | 320A | 4/0 AWG | 107,20 mm² |
| E6346G5 | 320A | 300 MCM | 152 mm² |
| E6346G25 | 320A | --- | 25 mm² |
| E6346G6 | 320A | --- | 35 mm² |
| E6346G7 | 320A | --- | 50 mm² |
| E6346G8 | 320A | --- | 70 mm² |
| E6346G9 | 320A | --- | 95 mm² |

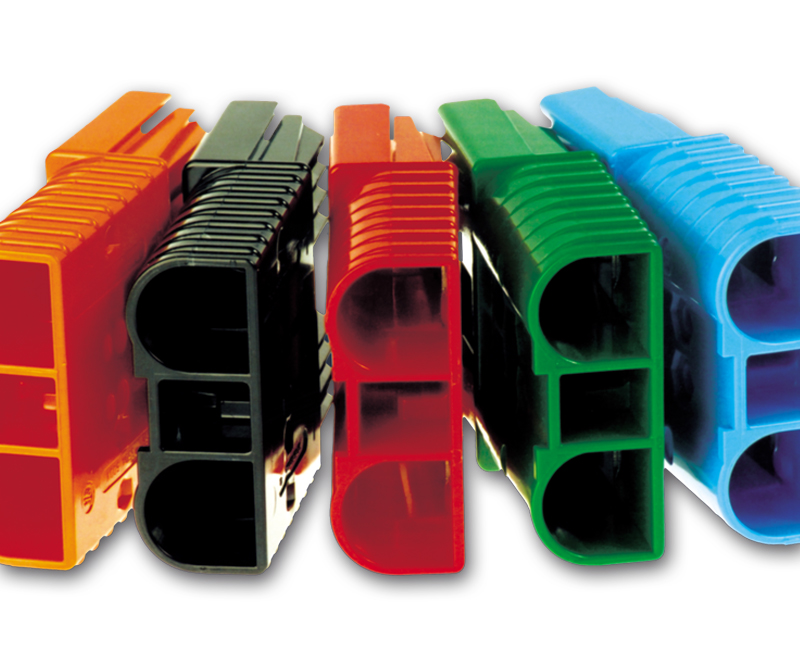

Gehäuse SBE-Stecker
| Artikelnummer | Gehäuse | Volt | Farbe |
| E6210 | SBE80 | 12V | |
| E6212 | SBE80 | 24V | |
| E6214 | SBE80 | 18V | |
| E6380 | SBE160 | 36V | |
| E6381 | SBE160 | 48V | |
| E6382 | SBE160 | 18V | |
| E6383 | SBE160 | 12V | |
| E6385 | SBE160 | 36V | |
| E6390 | SBE160 | 72V | |
| E6392 | SBE160 | 80V | |
| E6350 | SBE320 | 36V | |
| E6351 | SBE320 | 48V | |
| E6352 | SBE320 | 24V | |
| E6353 | SBE320 | 72V | |
| E6361 | SBE320 | 80V | |
| E6362 | SBE320 | 12V | |
| E6339 | SBE320 | 18V | |
| E6336 | SBE320 | 96V | |
| E6349 | SBE320 | 120V | |

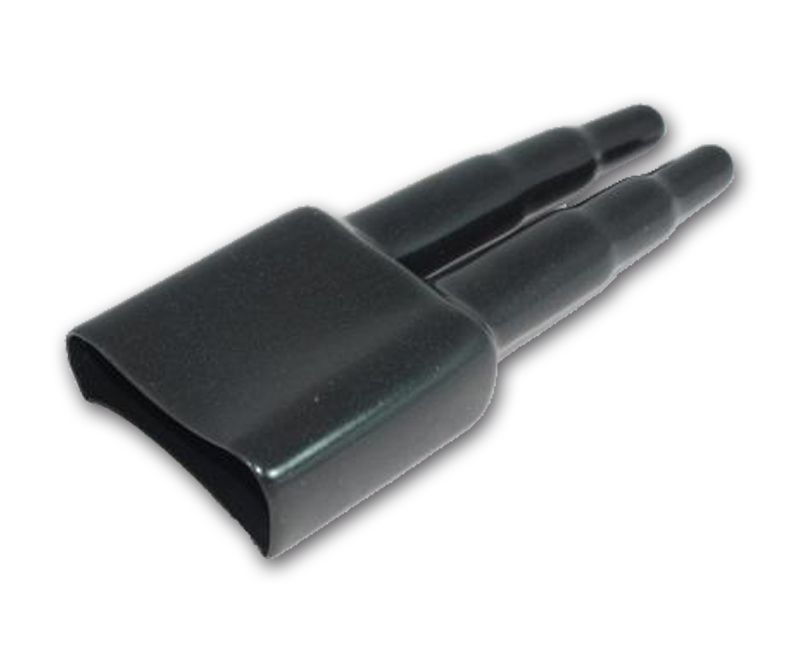

Zubehör Schutzkappen Kabelseite, kurz
| Artikelnummer | für Steckertyp | Farbe |
| LH-SBE160-SL | SBE160 | |
| LH-SBE320-SL | SBE320 | |
Zubehör Spezial-Schutzkappen für "Heavy Duty"-Anwendungen
| Artikelnummer | für Steckertyp | Farbe |
| E6170G5 | SBE320 | |

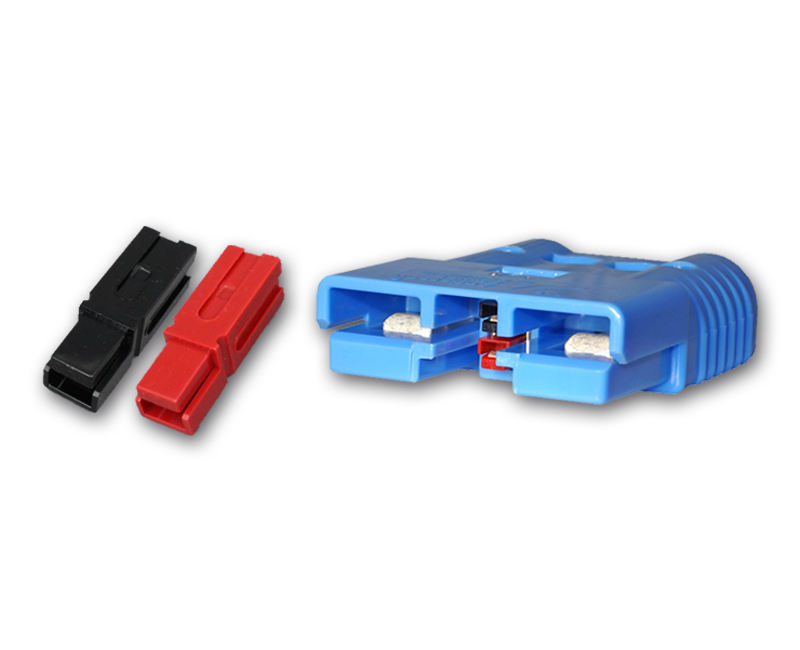

Zubehör Hilfskontaktsatz
2 Kontakte, Gehäuse, Kabelbinder, Arretierungsstifte für alle SBE-Stecker, hauptsächlich für 96V und darüber.
| Artikelnummer | Ampere | Farbe | Querschnitt in mm2 |
6344 | 30A | | 3 mm2 |
Zubehör Hilfskontaktsatz Stift und Buchse
2 Stiftkontakte, Gehäuse, 2 Arretierungsstifte
2 Kabelbinder, für Typ SBE 160 und SBE 320
| Artikelnummer | Ausführung | Ampere | Farbe | Querschnitt in mm2 |
6367G1 | Stift | 30A | | 3 mm2 |
| 6366G1 | Buchse | 30A | | 3 mm2 |
Zubehör Luftkupplung
2 Kontakte, Gehäuse, Kabelbinder, Arretierungsstifte für alle SBE-Stecker, hauptsächlich für 96V und darüber.
| Artikelnummer | Farbe | Anwendung mit |
6366G1 | | SBE160 / SBE320 |

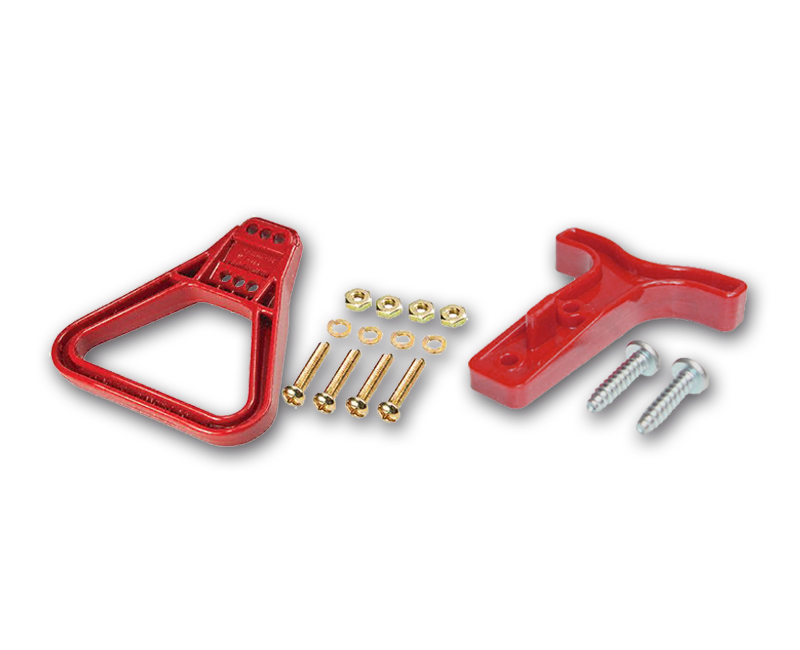

Zubehör "T-frame"- oder "A-frame"-Handgriff, je nach Steckertyp
inkl. Schrauben und Muttern
| Artikelnummer | für Steckertyp | Farbe | Ausführung |
| 980 | SBE80 | | "T-frame"-Griff |
980 | SBE80 | | "T-frame"-Griff |
| 980 | SBE80 | | "T-frame"-Griff |
| 980 | SBE80 | | "T-frame"-Griff |
| 995G1 | SBE160 | | "A-frame"-Griff |
| 995G3 | SBE160 | | "A-frame"-Griff |
| 995G20-C | SBE160 | | "A-frame"-Griff, gerade |
| 995G2 | SBE320 | | "A-frame"-Griff |
| 995G4 | SBE320 | | "A-frame"-Griff |
| 995G10-C | SBE320 | | "A-frame"-Griff, gerade |

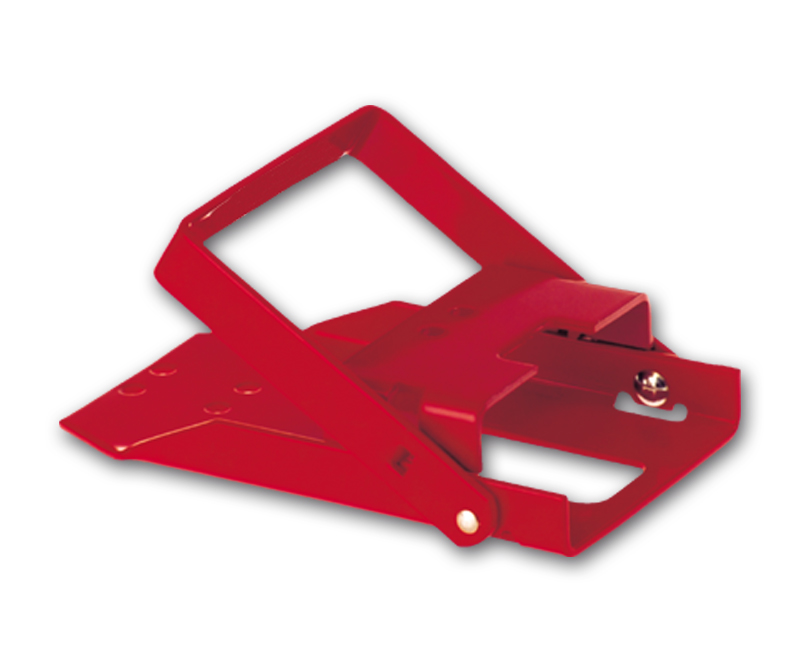

Zubehör Trennhebel-Vorrichtung
| Artikelnummer | für Steckertyp | Anbau an ... |
| 993G2 | SBE160 | Batterie |
| 994G2 | SBE160 | Fahrzeug oder Ladegerät |
| 993G1 | SBE320 | Batterie |
| 994G1 | SBE320 | Fahrzeug oder Ladegerät |

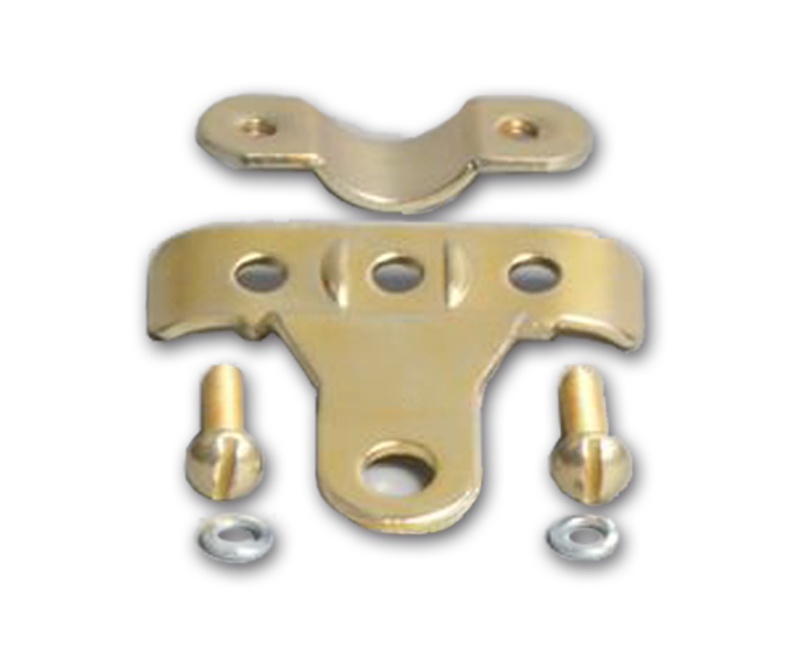

Zubehör Kabelklemmen
inkl. 2 Schrauben
| Artikelnummer | für Steckertyp | Ausführung |
| 913E | SBE80 | |
| 913E | SBE80 | |
| 913E | SBE80 | |
| E945G2 | SBE160 | Metall / Kunststoff-beschichtet |
| E945G2-S | SBE160 | Kunststoff |
| E911G2 | SBE320 | Metall / Kunststoff-beschichtet |
| E911G2-S | SBE320 | Kunststoff |

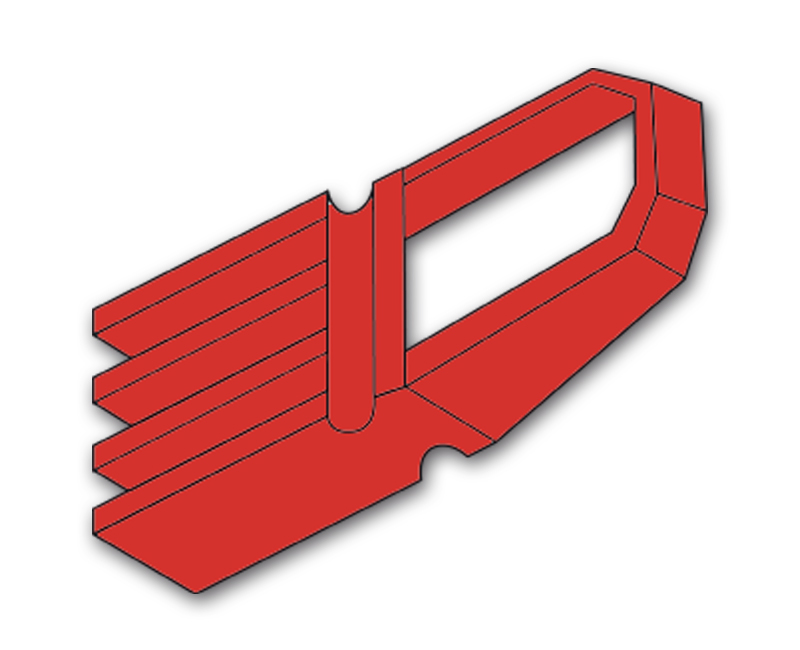

Zubehör Kodiereinsatz
| Artikelnummer | Anwendung mit Steckertyp ... |
| 6337G1 | SBE160 / SBE320 |

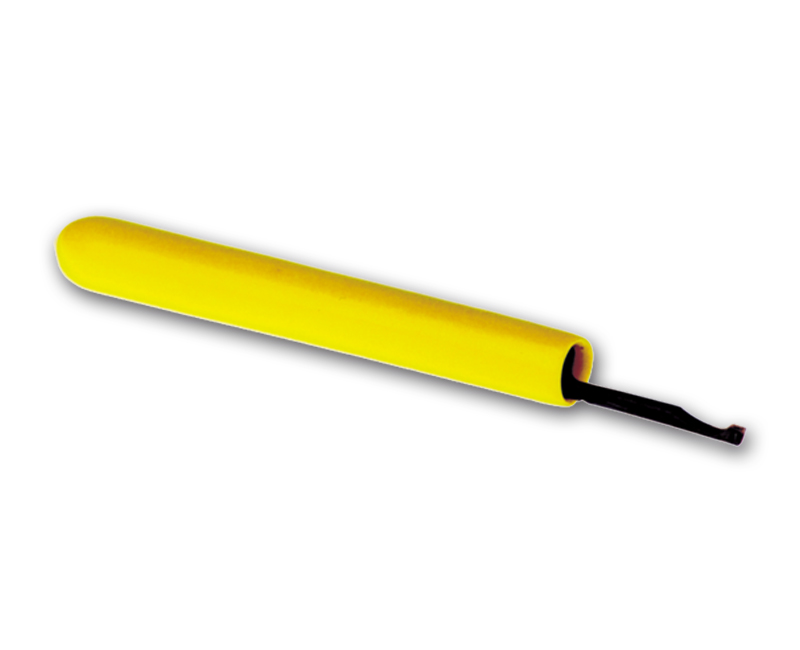

Zubehör Einsetz- und Ausziehwerkzeug
| Artikelnummer | Anwendung mit ... |
| 111038G2 | Hilfskontaktsatz (Art.-Nr. 6344) |
Zubehör Ausstoßwerkzeug
| Artikelnummer | Anwendung mit Steckertyp ... |
| 999P1 | SBE160 |
| 970P1 | SBE320 |
