Beschreibung:
SBX-Steckverbindungen wurden grundsätzlich nach den gleichen Konstruktionsprinzipien entwickelt wie die SB-Steckverbindungen und zeigen die gleichen technischen Merkmale. SBX-Steckverbindungenn, erhältlich für 175 und 350 Ampere Nennstrom, wurden speziell für Europa entwickelt und erfüllen die neuesten F.E.M.-Bedingungen – in vielen Fällen übertreffen sie deren Bedingungen (Dokument 7A).
Es sind zwei zusätzliche Pilotkontakte möglich. Die Kontakte sind tief eingelassen und schützen somit vor Berührung mit stromführenden Teilen.
Anwendungsbereich:
Konstruktionsprinzip nach den neuesten F.E.M-Bedingungen, 2-polige Stecker für 50A, 175A und 350A Nennleistung, 3-polige Stecker für 175A, Reduzierhülsen und Zubehör
Ergänzendes Zubehör im Einsatz der Steckverbindungen sind:
- “A-frame”-Handgriffe
- Trennhebelvorrichtungen
- Zugentlastungen
- Schutzkappen
- Ausstoßwerkzeug
- Einsetz- und Ausziehwerkzeug

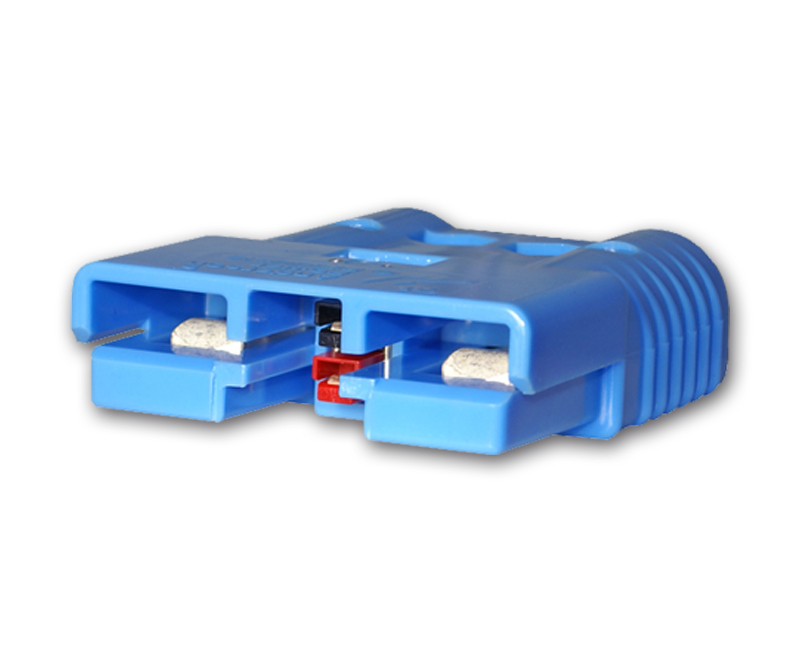

SBX175 | 175A mit Hilfskontakt Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² |
| 6370 G1 | 36V |  | 1/0 AWG | 50 mm² |
| 6371 G1 | 48V |  | 1/0 AWG | 50 mm² |
| 6372 G1 | 18V |  | 1/0 AWG | 50 mm² |
| 6373 G2 | 12V |  | 1/0 AWG | 50 mm² |
| 6378 G3 | 80V |  | 1/0 AWG | 50 mm² |
| 6387 G4 | 72V |  | 1/0 AWG | 50 mm² |
SBX175 | 175A ohne Hilfskontakt Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² |
| 6374 G1 | 36V | | 1/0 AWG | 50 mm² |
| 6375 G1 | 48V | | 1/0 AWG | 50 mm² |
| 6376 G1 | 18V | | 1/0 AWG | 50 mm² |
| 6377 G1 | 12V | | 1/0 AWG | 50 mm² |
| 6379 G1 | 80V | | 1/0 AWG | 50 mm² |
| 6391 G1 | 72V | | 1/0 AWG | 50 mm² |
SBX350 | 350A mit Hilfskontakt Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² |
| 6340 G1 | 36V | | 2/0 AWG | 70 mm² |
| 6341 G1 | 48V | | 2/0 AWG | 70 mm² |
| 6342 G1 | 24V | | 2/0 AWG | 70 mm² |
| 6343 G1 | 72V | | 2/0 AWG | 70 mm² |
| 6359 G1 | 80V |  | 2/0 AWG | 70 mm² |
| 6360 G1 | 12V | | 2/0 AWG | 70 mm² |
| 6368 G1 | 18V | | 2/0 AWG | 70 mm² |
SBX350 | 350A ohne Hilfskontakt Stecker 2-polig, komplett, Gehäuse + 2 Kontakte
| Artikelnummer | Volt | Farbe | Querschnitt in AWG | Querschnitt in mm² |
| 6345 G1* | 36V | | 2/0 AWG | 70 mm² |
| 6346 G1* | 48V | | 2/0 AWG | 70 mm² |
| 6347 G1* | 24V | | 2/0 AWG | 70 mm² |
| 6348 G1* | 72V | | 2/0 AWG | 70 mm² |
| 6363 G1* | 80V | | 2/0 AWG | 70 mm² |
| 6364 G1* | 12V | | 2/0 AWG | 70 mm² |
| 6369 G1* | 18V | | 2/0 AWG | 70 mm² |
*Spezialausführung für größere Querschnitte auf Anfrage
Kontaktsätze (2 Stück)
| Artikelnummer | für Steckertyp | Querschnitt in AWG | Querschnitt in mm² |
| 6384G1 | SBX175 | --- | 50 mm² |
| 6354 | SBX350 | --- | 70 mm² |
Es können die Kontaktsätze von SBE160/320 verwendet werden.
Gehäuse SBX-Stecker
| Artikelnummer | Gehäuse | Volt | Farbe |
| 6380 | SBX175 | 36V | |
| 6381 | SBX175 | 48V | |
| 6382 | SBX175 | 18V | |
| 6383 | SBX175 | 12V | |
| 6385 | SBX175 | 24V | |
| 6390 | SBX175 | 72V | |
| 6350 | SBX350 | 36A | |
| 6351 | SBX350 | 48A | |
| 6352 | SBX350 | 24A | |
| 6353 | SBX350 | 72A | |
| 6361 | SBX350 | 80A | |
| 6362 | SBX350 | 12A | |
| 6339 | SBX350 | 18A | |

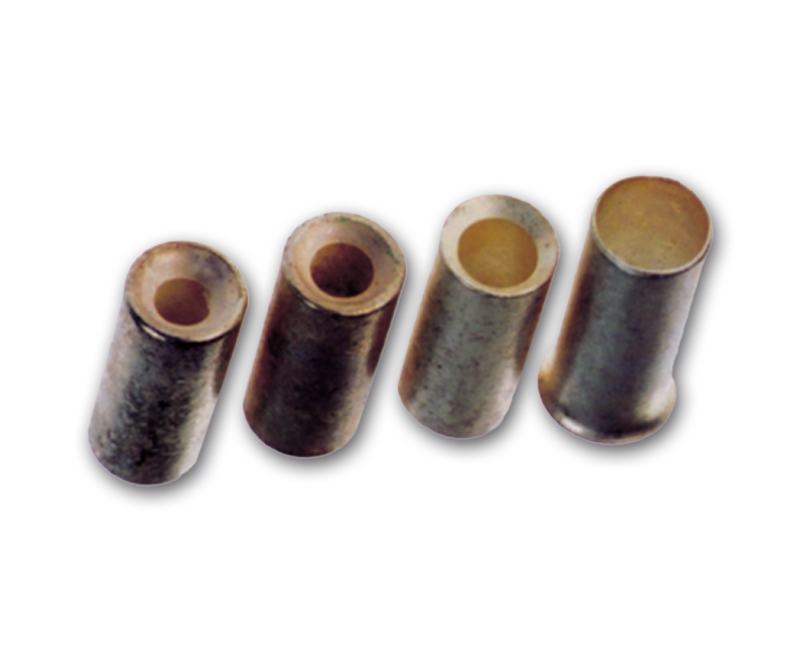

Zubehör Reduzierhülsen SBX-Stecker
| Artikelnummer | für Steckertyp | Querschnitt in AWG | Querschnitt in mm² |
| 5687 | SBX175 | 1/0-1 | 50-35 mm² |
| 5690 | SBX175 | 1/0-2 | 50-25 mm² |
| 5693 | SBX175 | 1/0-4 | 50-16 mm² |
| 5663 | SBX175 | 1/0-6 | 50-12 mm² |
| 5648 | SBX175 | 1/0-10 | 50-6 mm² |
| 5918 | SBX350 | 2/0-1/0 | 70-50 mm² |
Zubehör Hilfskontaktsatz
| Artikelnummer | Ampere | Farbe | Querschnitt in mm2 |
6344 | 30A | | 3 mm2 |
Zubehör "A-frame"-Handgriff
| Artikelnummer | für Steckertyp | Farbe | Ausführung |
| 995G1 | SBX175 | | |
995G3 | SBX175 | | |
| 995G20-C | SBX175 | | gerade |
| 995G2 | SBX350 | | |
| 995G4 | SBX350 | | |
| 995G10-C | SBX350 | | gerade |
Zubehör Trennhebel-Vorrichtung
| Artikelnummer | für Steckertyp | Anbau an ... |
| 993G2 | SBX175 | Batterie |
| 994G2 | SBX175 | Fahrzeug oder Ladegerät |
| 993G1 | SBX350 | Batterie |
| 994G1 | SBX350 | Fahrzeug oder Ladegerät |
Zubehör Kabelklemmen
| Artikelnummer | für Steckertyp | Ausführung |
| 945G2 | SBX175 | für 2 Einzelkabel |
| 911G2 | SBX350 | für 2 Einzelkabel |
Zubehör Kodiereinsatz
| Artikelnummer | Anwendung mit Steckertyp ... |
| 6337G1 | SBX175 / SBX350 |
Zubehör Einsetz- und Ausziehwerkzeug
Artikelnummer Anwendung mit ...111038 G2 Hilfskontaktsatz (Art.-Nr. 6344)
Zubehör Ausstoßwerkzeug
| Artikelnummer | Anwendung mit Steckertyp ... |
| 996P1 | SBX175 |
| 970P1 | SBX350 |
